Ошибка построения карты: Почему робот-пылесос «заблудился», рисует кривые комнаты и как это исправит

Статья

Вы купили робот-пылесос, чтобы наконец-то избавиться от рутины уборки. План идеальный: пока вы заняты своими делами, робот-пылесос методично наводит чистоту в каждой комнате. Но иногда, даже на робота-пылесоса находит «затмение», и он начинает ездить по нелепой диагонали, накладывает одну карту на другую, бьётся о стены, упорно игнорирует выставленные запретные зоны или часами кружит, не в силах найти базовую станцию. В чем причина?

Мы в Filterix - такие же владельцы роботов-пылесосов, как и вы. Мы понимаем эту боль, когда умный помощник превращается в дезориентированную игрушку. Первая мысль - случилось что-то серьёзное, например, сломался лидар или вышла из строя материнская плата управления или слетела прошивка, и теперь нужно нести пылесос в дорогостоящий ремонт. Но не всё так страшно: в 90% случаев навигация может сбиваться из-за банальных внешних факторов или физического износа копеечных деталей.

Давайте разберем главные причины навигационных сбоев, подтвержденные сервисными руководствами, и расскажем о простых, проверенных способах вернуть вашему помощнику идеальную ориентацию в пространстве.

1. Наложение карт друг на друга (Синдром «пьяного робота»)

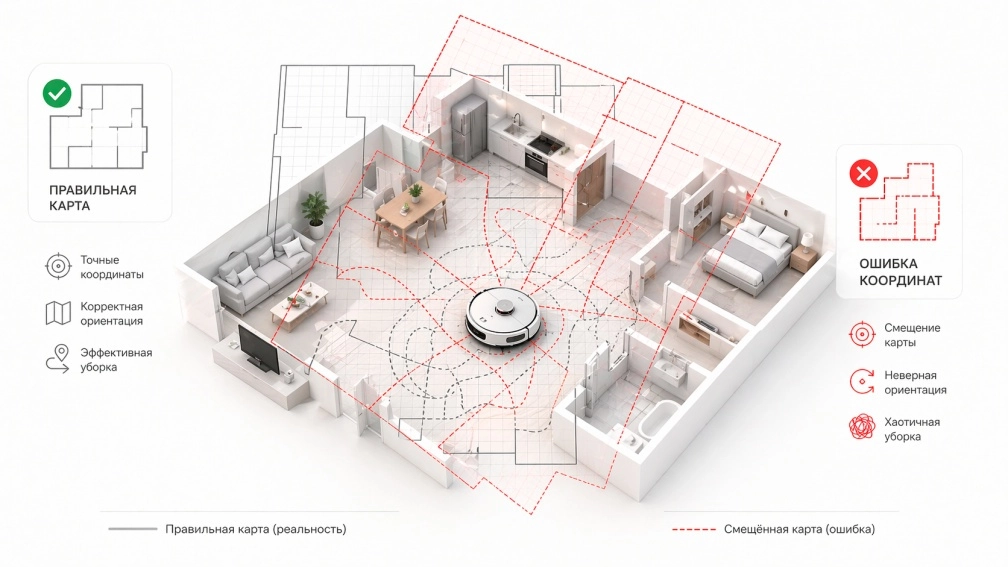

Это самая частая и визуально пугающая ошибка. В приложении вы видите, что планировка квартиры сдвинулась, комнаты наехали друг на друга, старая, чёткая карта стала кривой, а пылесос пытается проезжать сквозь несущую стену. Это значит, что робот потерял привязку к системе координат.

Почему это происходит (Официальная причина): Проскальзывание колёс

Робот не имеет внутреннего компаса. Он высчитывает пройденное расстояние и угол поворота с помощью системы одометрии (wheel encoders) - датчиков, которые считают обороты каждого колеса.

Если робот наехал на лужу, намотал на ось колес толстый слой волос или шерсти, или же резиновый протектор его колёс просто «облысел» от времени, колесо начинает прокручиваться вхолостую. Электронный мозг получает сигнал: «колесо сделало 10 оборотов, я проехал метр», а по факту из-за проскальзывания робот сдвинулся всего на 10 см. Вся цифровая карта мгновенно сдвигается, и робот продирается сквозь стену, потому что одометрия обманула его лазер или камеру.

Как исправить:

Очистите колеса: Это первое правило! Полностью очистите оси ведущих колёс от намотанных волос. Убедитесь, что они вращаются свободно.
Оцените состояние колес: Колеса робота-пылесоса тоже требуют периодической замены по мере износа. На Filterix.ru вы найдёте качественные колесики для большинства моделей роботов-пылесосов.
Сброс карты: Некорректную карту в приложении нужно удалить и запустить цикл полного построения карты заново. Но делайте это только после очистки колёс!

2. Пылесос игнорирует виртуальные стены и запретные зоны

Вы потратили 15 минут, чтобы идеально отметить в приложении красной линией ковер с высоким ворсом, миски кота или опасный порог. Но робот-пылесос, доезжая до границы, упорно её игнорирует, заезжает за запретную зону и застревает.

Почему это происходит: грязные датчики или сбой кэша

Робот-пылесос не видит красную линию на карте. Он ориентируется на основе набора датчиков.

Загрязнение датчиков падения (cliff sensors) или датчика стены (wall sensor): Если окошки этих инфракрасных датчиков снизу или сбоку бампера покрыты плотным слоем пыли, они слепнут. Робот перестает доверять системе координат и переходит на навигацию на ощупь, ориентируясь только на физические удары бампером. Программные виртуальные стены при таком режиме часто игнорируются, так как робот считает, что его система координат сбилась, и он вынужден полагаться на бампер.
Сбой кэша приложения: В редких случаях запретная зона может сдвинуться в координатах из-за сбоя в базе данных самого приложения, хотя визуально она кажется верной.

Как исправить:

Чистка датчиков: Аккуратно протрите все окошки датчиков падения (их обычно 4-6 штук на дне) и датчик стены (черное окошко на бампере) сухой, чистой микрофиброй. Не используйте химические средства!
Программный сброс зоны: Если датчики чистые, зайдите в приложение, выберите запретную зону, сдвиньте её пальцем на пару сантиметров в сторону, сохраните, а затем верните точно на прежнее место. Эта простая манипуляция заставит облачную систему перезаписать координаты препятствия в памяти пылесоса.

3. Башенка лидара застряла или выдает ошибку

Это серьезная ошибка, которая часто приводит к полной остановке робота. Пылесос может сидеть неподвижно, а в приложении появляется ошибка: «Laser distance sensor error» или «LDS blocked».

Почему это происходит: Механическая блокировка вращения

Лидар (LDS) - это лазерный дальномер в той самой башенке на крыше. Он вращается с высокой скоростью, сканируя комнату на 360 градусов и создавая точную карту.

Механическое препятствие: Крупный мусор (например, кусочек Лего), ворсинка от ковра или даже насекомое попало под крышку лидара. Механизм вращения не может прокрутить головку, сканирование останавливается, и робот слепнет. Моторчик лидара просто не может прокрутить головку.
Намотавшиеся волосы: Длинные волосы могут намотаться на ось под лазерным диодом, создавая трение и блокируя вращение.

Как исправить:

Аккуратный осмотр: Осторожно осмотрите щель под крышкой башенки лидара. Если вы видите волос - аккуратно вытяните его пинцетом.
Проверка вращения: Вы можете слегка (без усилий!) покрутить головку лидара ватной палочкой, чтобы убедиться, что она вращается свободно, без скрежета или сопротивления.

Официальное предупреждение: Не пытайтесь разбирать сам модуль лидара без сервисной подготовки! Это сложный оптический прибор. Очищайте только видимые намотавшиеся волосы.

4. Робот не может найти базу

Уборка закончена, батарея разряжена, но пылесос жалобно кружится посреди комнаты или, что ещё хуже, катается взад-вперед прямо мимо док-станции, не в силах к ней припарковаться.

Почему это происходит: Препятствия или грязные контакты

Возврат на базу - это двухэтапный процесс. Сначала робот едет в район базы, используя карту. Затем он переключается на поиск инфракрасного сигнала от самой док-станции.

Вы перенесли базу: Самая частая ошибка. Вы переставили док-станцию в другой угол, но не сбросили старую карту. Пылесос едет по координатам старой базы, не находит её, и начинает паниковать.
База зажата: Пылесосу нужен маневр для парковки. Обычно официальные инструкции требуют по 0.5 м зазора по бокам от базы и 1.5 м прямо перед ней. Если база стоит в углу между диваном и шкафом, робот просто не может совершить разворот.
Грязные инфракрасные окна: Если черное пластиковое окошко на док-станции или на бампере пылесоса грязное, инфракрасный луч отражается неверно или не принимается вообще. Робот не видит сигнал.
Грязные зарядные контакты: Если контакты на базе или на дне робота грязные (окислились), робот может состыковаться, но не увидеть зарядку, и он снова уедет, решив, что база не та.

Как исправить:

Обеспечьте правильные зазоры: Переставьте базу, следуя инструкции (зазоры по 0.5 м по бокам).
Чистка: Протрите влажной (не мокрой!) салфеткой черный пластик на док-станции (ИК-передатчик) и на бампере пылесоса (ИК-приемник). Также зачистите сухой тряпкой или ластиком металлические зарядные контакты.
Если базу перенесли: Удалите старую карту и дайте роботу построить новую с учетом нового расположения базы.

Чек-лист: Что проверить, если есть ошибка построения карты у робота-пылесоса?

Шаг 1: Полная очистка датчиков и навигации

ИК-окна и камеры: Берем мягкую, сухую салфетку. Протираем «башенку» лидара, объективы камер (если есть), передние и боковые ИК-окна. Важно: Никакого спирта или бытовой химии! Датчики от них могут помутнеть.
Датчики падения: Протираем окошки на дне робота.
Проверка лидара: Убеждаемся, что лидар свободно вращается от пальца. Внутри башенки нет шерсти или пыли. Если лидар заедает при чистке - увы, велика вероятность аппаратной поломки (читайте ниже).

Шаг 2: Условия в помещении

Свет: Если у вас модель с камерой, включите свет во всех комнатах, особенно в коридорах и тёмных зонах. В темноте робот слепнет.
Порядок: По возможности временно уберите с пола очень лёгкие коврики, провода и хаотичные препятствия. Дайте роботу проехать большие чистые участки, чтобы он привязался к планировке.

Шаг 3: Проверка базы и старт уборки

Позиция базы: Установите док-станцию на ровный участок пола. Проверьте зазоры: спереди метр свободы, по бокам полметра.
Старт: Всегда запускайте построение новой карты от базы. Перенесли руками — считай, карта потеряна. И дайте роботу самостоятельно вернуться на неё. Только так карта сохранится корректно.

Шаг 4: Перезапуск, калибровка, обновление

Сброс Wi-Fi / Перезагрузка: Сделайте полную перезагрузку робота. Обычно это удержание кнопки питания несколько секунд, но лучше прочитать точную комбинацию в инструкции для вашей модели.
Обновления: Проверьте в приложении наличие обновлений прошивки. Если они есть - обязательно установите. Свежая прошивка часто лечит навигационные баги.
Калибровка: В меню робота в приложении найдите пункт «Калибровка датчиков/лидара» и запустите, если эта функция доступна.

Когда карту нужно снести карту?

Если вы почистили колёса, протёрли датчики, сделали калибровку, а он всё равно рисует квартиру под углом 45 градусов или объединяет кухню с ванной - пора. Старая карта неисправна.

Как строить новую карту правильно (очень важно!):

Удаление: В приложении откройте раздел управления картой. Нажмите «Удалить карту» или «Сброс карты».
Порядок: Открываем все двери во все комнаты. Убираем лишние препятствия с пола.
Постройка: Запускаем полную уборку всей квартиры от базы. Ни в коем случае не трогаем робота руками, не прерываем уборку, пока он сам не вернётся на базу.
Результат: После возврата карта обычно выпрямляется, комнаты можно заново размечать вручную и ставить виртуальные стены.

А если это всё-таки поломка? Когда нести в сервис?

Постоянная ошибка лидара: Робот регулярно выдаёт ошибку лазерного датчика (Laser distance sensor error / LDS blocked) горит регулярно, даже после чистки башенки пинцетом и перезагрузки.
Странные звуки лидара: Лидар не крутится совсем, или слышны скрипы, щелчки, жужжание. Робот резко тормозит или крутится на месте.
Хаос при стабильности: Картинка карты хаотична при каждом запуске, при этом освещение в квартире нормальное и обстановка стабильна. Он теряет базу в одной и той же «хорошей» зоне.
